Trong ngành bán dẫn, nơi một hạt đơn lẻ có thể làm hỏng tấm bán dẫn và độ chính xác ở quy mô nanomet-quyết định hiệu suất của thiết bị, thì nền tảng của thiết bị chính xác là tất cả. Máy in thạch bản, hệ thống kiểm tra tấm bán dẫn và nền tảng đo lường đều có chung một yêu cầu quan trọng: cấu trúc đá granit cực kỳ ổn định, giảm rung-, có kích thước hoàn hảo, đóng vai trò là nền tảng chính xác của chúng.
Thời kỳ--bán các thành phần đá granite đang nhanh chóng mờ nhạt trong lĩnh vực thiết bị bán dẫn. Khi các nút in thạch bản thu nhỏ xuống dưới 3nm và các yêu cầu kiểm tra chuyển sang chế độ angstrom phụ, các nhà sản xuất thiết bị đang chuyển sang sử dụng các thành phần đá granit có độ chính xác tùy chỉnh được thiết kế theo thông số kỹ thuật chính xác của họ. Sự chuyển đổi từ tiêu chuẩn sang tùy chỉnh này không chỉ là một xu hướng-mà nó đang trở thành một yêu cầu đối với-thiết bị sản xuất chất bán dẫn thế hệ tiếp theo.
Tại sao các thành phần đá granite tùy chỉnh lại không-có thể thương lượng được trong thiết bị bán dẫn
Các nhà sản xuất thiết bị bán dẫn phải đối mặt với những thách thức đặc biệt mà các thành phần đá granit thông thường không thể giải quyết được. Chỉ riêng yêu cầu về độ ổn định nhiệt đã là đáng kinh ngạc: hệ thống in thạch bản hoạt động trong môi trường nhiệt độ ±0,001 độ và bất kỳ sự lệch chiều nào trong nền đá granit sẽ trực tiếp dẫn đến lỗi lớp phủ trên tấm bán dẫn.
Nhưng độ ổn định nhiệt chỉ là một phần của vấn đề. Hãy xem xét các mối lo ngại về ô nhiễm môi trường: nhà máy sản xuất chất bán dẫn yêu cầu môi trường phòng sạch Loại 1 hoặc tốt hơn. Các thành phần đá granit không chỉ phải đáp ứng các thông số kỹ thuật chính xác mà còn phải được sản xuất, làm sạch và đóng gói theo cách ngăn chặn bất kỳ sự tạo thành hạt hoặc ô nhiễm nào có thể ảnh hưởng đến môi trường phòng sạch.
Hơn nữa, những thách thức hội nhập là rất lớn. Thiết bị bán dẫn thường yêu cầu các mẫu lỗ ren, kênh dẫn khí, cổng chân không và bộ phận lắp nhúng phức tạp phải phù hợp với độ chính xác ở cấp độ micron-trên toàn bộ thành phần đá granite. Các tấm đá granit tiêu chuẩn có-các mẫu lỗ được khoan trước đơn giản là không thể đáp ứng các yêu cầu này mà không ảnh hưởng đến tính toàn vẹn về cấu trúc hoặc độ chính xác của chính đá granit.
Những cân nhắc thiết kế quan trọng đối với các thành phần đá granite bán dẫn
Định vị lỗ và độ chính xác của mẫu
Trong thiết bị bán dẫn, vị trí của các lỗ lắp và các tính năng tham chiếu cũng quan trọng như độ phẳng của bề mặt đá granit. Khi thiết kế các thành phần đá granit tùy chỉnh, độ chính xác của vị trí lỗ phải được chỉ định trong phạm vi ±0,005 mm hoặc cao hơn cho hầu hết các ứng dụng-và đối với thiết bị kiểm tra và in thạch bản đòi hỏi khắt khe nhất, dung sai có thể đạt tới ±0,002 mm.
Phương pháp thiết kế tốt nhất: Chỉ định vị trí lỗ so với bề mặt chuẩn của đá granite thay vì kích thước từ cạnh này đến cạnh kia. Điều này cho phép kiểm soát chính xác hơn trong quá trình sản xuất và đảm bảo rằng các tính năng quan trọng được định vị chính xác so với mặt phẳng tham chiếu. Ngoài ra, hãy xem xét hiệu ứng giãn nở nhiệt khi thiết kế các mẫu nhiều-lỗ trên các thành phần đá granit lớn-khoảng cách giữa các lỗ phải tính đến hệ số giãn nở nhiệt của đá granit so với các vật liệu khác trong tổ hợp.
Xếp chồng dung sai và kiểm soát quy trình thống kê
Khi thiết bị bán dẫn kết hợp nhiều thành phần đá granit, việc xếp chồng dung sai trở thành một yếu tố quan trọng cần cân nhắc. Một sơ suất chung là chỉ định dung sai của từng bộ phận mà không xem xét chúng tích lũy như thế nào trong quá trình lắp ráp cuối cùng.
Phương pháp tiếp cận thực tế: Thực hiện kiểm soát quy trình thống kê (SPC) trong giai đoạn sản xuất. Điều này liên quan đến việc đo lường các tính năng quan trọng trên từng bộ phận và phân tích dữ liệu để đảm bảo rằng tập hợp các bộ phận sẽ được lắp ráp chính xác. Đối với các ứng dụng bán dẫn quan trọng, hãy xem xét việc chỉ định các yêu cầu Cp và Cpk về dung sai kích thước thay vì các giới hạn tối đa/tối thiểu đơn giản. Cách tiếp cận này không chỉ đảm bảo rằng mỗi bộ phận đều đáp ứng được thông số kỹ thuật mà còn đảm bảo rằng quy trình sản xuất có khả năng tạo ra các bộ phận hoạt động ổn định trong quá trình lắp ráp.
Chèn kỹ thuật thiết kế và tích hợp
Các miếng chèn nhúng-các miếng chèn bằng thép có ren, chốt chốt và các tính năng kim loại khác-thường được yêu cầu trong các thành phần đá granit của thiết bị bán dẫn nhằm mục đích lắp đặt và căn chỉnh. Tuy nhiên, những vật liệu chèn này đặt ra những thách thức đáng kể: sự giãn nở nhiệt khác biệt giữa đá granit và kim loại có thể gây ra biến dạng do ứng suất-gây ra và bề mặt tiếp xúc giữa vật liệu chèn và đá granit có thể trở thành nguồn gây ô nhiễm hoặc mất ổn định kích thước.
Giải pháp nâng cao: Sản xuất đá granit chính xác hiện đại sử dụng một số kỹ thuật tích hợp hạt dao phức tạp. Miếng đệm ép-vừa khít với liên kết epoxy mang lại cả khả năng giữ cơ học và bịt kín trong môi trường. Đối với các ứng dụng đòi hỏi khắt khe nhất, thiết kế bù giãn nở nhiệt sử dụng các phần chèn theo từng bước hoặc các giao diện được phân loại để giảm thiểu sự truyền ứng suất. Việc lựa chọn epoxy cũng quan trọng không kém-nó phải tương thích với chân không-, thoát khí-ít và duy trì các đặc tính cơ học trong phạm vi nhiệt độ vận hành.
Lưu ý quan trọng: Vị trí chèn phải được xem xét cẩn thận liên quan đến sự phân bố ứng suất bên trong của đá granit. Việc đặt các khối chèn ở những khu vực có ứng suất-cao có thể gây ra vết nứt hoặc biến dạng theo thời gian, đặc biệt là khi đá granit phải chịu chu trình nhiệt trong quá trình vận hành. Các nhà sản xuất đá granit có kinh nghiệm có thể cung cấp hướng dẫn về vị trí chèn tối ưu dựa trên phân tích phần tử hữu hạn và dữ liệu thực nghiệm từ các ứng dụng tương tự.
Bề mặt hoàn thiện và khả năng tương thích phòng sạch
Bề mặt hoàn thiện bằng đá granit thường được chỉ định dựa trên các cân nhắc về mặt cơ học-khả năng chống mài mòn, đặc tính ma sát hoặc khả năng tương thích với hệ thống chịu lực không khí. Tuy nhiên, đối với các ứng dụng bán dẫn, độ hoàn thiện bề mặt cũng có ý nghĩa quan trọng đối với khả năng tương thích trong phòng sạch.
Bề mặt quá gồ ghề có thể bẫy các hạt và chất gây ô nhiễm, trở thành nguồn ô nhiễm trong quá trình vận hành thiết bị. Ngược lại, bề mặt được đánh bóng quá mức có thể không cung cấp các đặc tính cơ học cần thiết cho chuyển động chính xác hoặc vận hành ổ trục không khí. Độ hoàn thiện bề mặt tối ưu cho các thành phần đá granite bán dẫn thường nằm trong khoảng Ra 0,4-0,8µm, mang lại cả khả năng tương thích phòng sạch và hiệu suất chức năng.
Cân nhắc bổ sung: Việc làm sạch và đóng gói các thành phần đá granit cho thiết bị bán dẫn cũng quan trọng như quá trình sản xuất chúng. Các bộ phận phải trải qua quy trình làm sạch nghiêm ngặt để loại bỏ tất cả các mảnh vụn gia công, dầu và chất gây ô nhiễm bề mặt, sau đó đóng gói trong các vật liệu tương thích với phòng sạch-để ngăn ngừa tái nhiễm bẩn trong quá trình vận chuyển và lắp đặt.
Nghiên cứu trường hợp ứng dụng
Hệ thống in thạch bản các giai đoạn đá granite
Hệ thống in thạch bản EUV đại diện cho đỉnh cao của kỹ thuật chính xác, với các yêu cầu về định vị đạt đến phạm vi picometer. Các bệ đá granit trong các hệ thống này phải cung cấp độ chính xác định vị ở cấp độ nanomet-trong khi vẫn duy trì độ phẳng trong phạm vi di chuyển vượt quá 300 mm.
Một dự án gần đây liên quan đến việc thiết kế một bệ đá granit tùy chỉnh cho-máy quét in thạch bản thế hệ tiếp theo. Thiết kế yêu cầu 274 hạt dao có ren được định vị chính xác để lắp bộ truyền động và cảm biến, với dung sai vị trí lỗ là ±0,003 mm. Ngoài ra, đá granit phải chứa các kênh chịu lực không khí tích hợp và các rãnh chân không để kẹp wafer.
Thách thức về sản xuất càng trở nên phức tạp hơn do yêu cầu đá granite phải duy trì độ phẳng Cấp 0 trên toàn bộ phạm vi di chuyển, ngay cả khi chịu tải nhiệt từ hệ thống chiếu sáng công suất cao-của máy quét. Giải pháp bao gồm việc lựa chọn vật liệu cẩn thận, xử lý giảm ứng suất nhiệt chính xác và một-trình tự sản xuất nhiều giai đoạn bao gồm các chu kỳ giảm ứng suất trung gian-giữa các nguyên công gia công chính.
Kết quả: Thành phần đá granit đã hoàn thiện vượt quá tất cả các thông số kỹ thuật, với độ phẳng thực tế tốt hơn 0,002mm/m và độ chính xác vị trí lỗ trong khoảng ±0,002mm trên toàn bộ mẫu. Sân khấu đã được tích hợp thành công vào hệ thống in thạch bản và đã chứng minh được khả năng hoạt động ổn định trong hơn 18 tháng hoạt động liên tục.
Nền tảng đo lường kiểm tra wafer
Hệ thống kiểm tra tấm bán dẫn tự động dựa trên nền tảng đo lường-siêu ổn định để đảm bảo phát hiện các lỗi nhỏ tới 20nm. Một dự án gần đây liên quan đến việc phát triển nền tảng đo lường đá granit tùy chỉnh cho-hệ thống kiểm tra thông lượng cao được thiết kế cho các tấm bán dẫn 450mm.
Nền đá granite yêu cầu bề mặt làm việc có kích thước 850mm × 850mm với cấu trúc đỡ cột trục Z- tích hợp. Thiết kế chỉ định hơn 400 miếng chèn có ren để gắn các bộ phận quang học, giai đoạn chuyển động và thiết bị chân không khác nhau. Các yêu cầu thiết kế quan trọng bao gồm việc duy trì độ phẳng trong khoảng 0,003mm/m trên toàn bộ bề mặt làm việc và đảm bảo rằng tất cả các điểm lắp đặt cho hệ thống chuyển động chính xác đều đồng phẳng trong khoảng 0,005mm.
Một thách thức cụ thể là việc thiết kế đá granit để phù hợp với hệ thống chân không mang khí tích hợp của hệ thống, hệ thống này yêu cầu các kênh chân không được gia công chính xác-và các bề mặt bịt kín được gắn trực tiếp vào cấu trúc đá granit. Bất kỳ sự rò rỉ chân không nào cũng sẽ làm ảnh hưởng đến hiệu suất của hệ thống, do đó bề mặt tiếp xúc giữa đá granit và hệ thống chân không phải hoàn hảo.
Giải pháp sản xuất:thành phần đá granitđược sản xuất bằng hệ thống mài CNC nhiều-trục với-phản hồi đo lường trong quy trình. Các tính năng quan trọng được đo lường trong quá trình sản xuất để đảm bảo rằng thành phần cuối cùng đáp ứng tất cả các thông số kỹ thuật. Các kênh chân không có độ chính xác-được hoàn thiện trên bề mặt tốt hơn Ra 0,2µm và đã được kiểm tra rò rỉ khí heli để xác minh khả năng bịt kín.
Kết quả: Nền tảng đo lường hoàn chỉnh cho phép hệ thống kiểm tra đạt được khả năng phát hiện khuyết tật ở quy trình 18nm, vượt mục tiêu thiết kế của khách hàng hơn 10%. Nền đá granit đã duy trì sự ổn định về kích thước trong hơn hai năm hoạt động, không có sự sai lệch về độ phẳng hoặc độ chính xác định vị có thể đo lường được.
Hệ thống đo lường hạt
Các hệ thống đo lường hạt được sử dụng để phân tích ô nhiễm bề mặt wafer đặt ra những thách thức đặc biệt đối với việc thiết kế thành phần đá granite. Các hệ thống này thường yêu cầu mâm cặp chân không tích hợp, tính năng bảo vệ chống phóng tĩnh điện (ESD) và bề mặt hoàn thiện cực kỳ sạch sẽ để ngăn chặn việc phát hiện hạt sai.
Một dự án gần đây liên quan đến việc phát triển nền đá granit tùy chỉnh cho hệ thống đo lường đếm hạt. Thiết kế yêu cầu khả năng kẹp chân không tích hợp với nhiều vùng chân không độc lập, tính năng nối đất an toàn ESD{1}}được nhúng trong đá granit và lớp hoàn thiện bề mặt không bẫy hoặc tạo ra các hạt.
Giải pháp đổi mới: Thành phần đá granit được sản xuất với các kênh chân không được nối đất-chính xác được kết nối với hệ thống đa dạng, cho phép điều khiển độc lập các vùng chân không. Các bộ chèn an toàn ESD{2}}được lắp đặt bằng epoxy dẫn điện, mang lại khả năng nối đất đáng tin cậy trong khi vẫn duy trì tính toàn vẹn chân không của hệ thống. Độ hoàn thiện bề mặt được kiểm soát cẩn thận đến Ra 0,4µm, mang lại cả khả năng tương thích trong phòng sạch và các đặc tính cơ học cần thiết để xử lý tấm bán dẫn.
Hiệu suất: Hệ thống đã hoàn thiện đạt được độ nhạy phát hiện hạt xuống tới các hạt 50nm, không tạo ra hạt giả do nền đá granit. Các tính năng bảo vệ ESD đã ngăn chặn thành công các sự kiện phóng tĩnh điện có thể làm hỏng các tấm bán dẫn nhạy cảm trong quá trình đo.

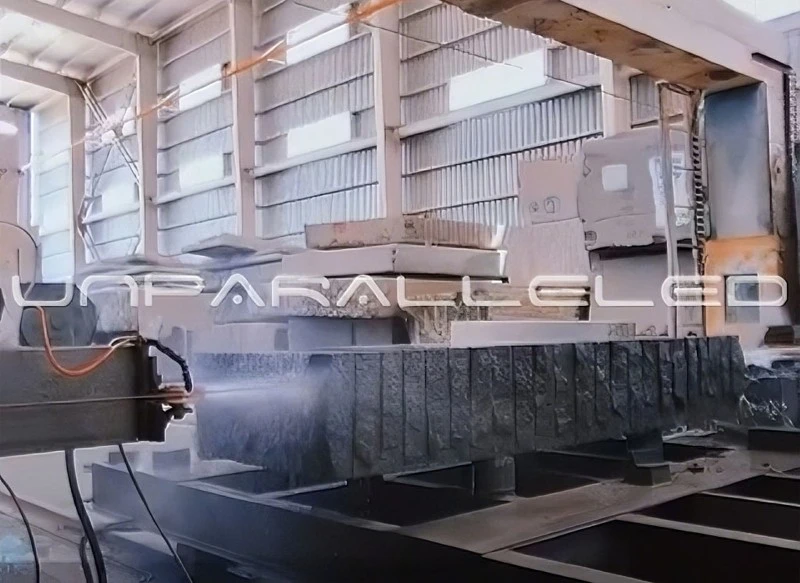

Khả năng sản xuất đá granite tùy chỉnh của UNPARALLELED
Các nhà sản xuất thiết bị bán dẫn không chỉ yêu cầu sản xuất chính xác mà-họ còn cần một đối tác hiểu được những thách thức riêng trong ngành của họ và có thể cung cấp các giải pháp toàn diện từ thiết kế đến phân phối. Tại UNPARALLELED, chúng tôi mang đến 30 năm kinh nghiệm trong lĩnh vực sản xuất đá granite có độ chính xác cực cao- cho lĩnh vực thiết bị bán dẫn.
Khả năng của chúng tôi bao gồm:
Sản xuất CNC nâng cao: Hệ thống mài và phay CNC nhiều{0}}trục với-đo lường trong quy trình đảm bảo rằng mọi kích thước đều đáp ứng thông số kỹ thuật của bạn. Thiết bị của chúng tôi có thể đạt được độ chính xác về vị trí là ±0,002mm và độ hoàn thiện bề mặt tốt hơn Ra 0,2µm khi được yêu cầu.
Tích hợp tính năng phức tạp: Chúng tôi có thể tích hợp các hạt dao có ren, chốt chốt, kênh chịu lực không khí, cổng chân không và các tính năng khác với độ chính xác và độ tin cậy mà thiết bị bán dẫn yêu cầu. Kinh nghiệm của chúng tôi với hơn 500 dự án đá granite tùy chỉnh mang lại cho chúng tôi chuyên môn để xử lý các yêu cầu tích hợp thách thức nhất.
Sản xuất trong phòng sạch: Cơ sở sản xuất của chúng tôi bao gồm các khu vực xử lý tương thích với phòng sạch-cho các thành phần đá granite cấp bán dẫn-. Từ khâu xử lý nguyên liệu đến bước làm sạch và đóng gói cuối cùng, chúng tôi duy trì môi trường đáp ứng các yêu cầu kiểm soát ô nhiễm của bạn.
Giảm ứng suất nhiệt: Chúng tôi sử dụng các quy trình giảm ứng suất nhiệt tiên tiến để đảm bảo độ ổn định kích thước của các thành phần đá granit, ngay cả khi phải chịu chu kỳ nhiệt cực độ trong quá trình vận hành. Khả năng này đặc biệt quan trọng đối với thiết bị in thạch bản và kiểm tra chịu tải nhiệt đáng kể.
Tài liệu chất lượng toàn diện: Chúng tôi cung cấp khả năng truy xuất nguồn gốc đầy đủ cho tất cả vật liệu và quy trình, bao gồm báo cáo kiểm tra CMM, chứng nhận vật liệu và tài liệu tương thích phòng sạch. Hệ thống chất lượng của chúng tôi được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của ngành bán dẫn, bao gồm hỗ trợ ISO 9001 và các chứng nhận hệ thống quản lý chất lượng khác.
Quy trình yêu cầu báo giá: Từ ý tưởng đến giao hàng
Khi bạn đã sẵn sàng tiếp tục với một dự án thành phần đá granit tùy chỉnh, quy trình RFQ phải được cấu trúc để đảm bảo rằng tất cả các yêu cầu quan trọng đều được nắm bắt và hiểu rõ. Một-RFQ được chuẩn bị kỹ lưỡng không chỉ đẩy nhanh quá trình báo giá mà còn đảm bảo rằng sản phẩm cuối cùng đáp ứng mong đợi của bạn.
Các yếu tố RFQ cần thiết:
Hoàn thành các bản vẽ kỹ thuật với tất cả các kích thước, dung sai và thông số kỹ thuật hoàn thiện bề mặt
Thông số kỹ thuật vật liệu, bao gồm các yêu cầu về loại và cấp đá granit
Chèn thông số kỹ thuật, bao gồm các yêu cầu về kích thước, vật liệu, loại ren và vị trí
Yêu cầu về phòng sạch, bao gồm giới hạn kích thước hạt và quy trình làm sạch
Yêu cầu về số lượng và tiến độ giao hàng
Yêu cầu về tài liệu và chứng nhận chất lượng
Tại UNPARALLELED, chúng tôi xem xét cẩn thận mọi RFQ và cung cấp các báo giá chi tiết không chỉ bao gồm giá cả mà còn cả các đề xuất kỹ thuật dựa trên kinh nghiệm của chúng tôi. Chúng tôi hoan nghênh các cuộc thảo luận về thiết kế và có thể cung cấp hướng dẫn về cách tối ưu hóa thiết kế của bạn về khả năng sản xuất, chi phí và hiệu suất.
Kết luận: Nền tảng chính xác cho chất bán dẫn xuất sắc
Khi các nhà sản xuất thiết bị bán dẫn vượt qua ranh giới của những gì có thể làm được trong kỹ thuật in thạch bản, kiểm tra và đo lường, tầm quan trọng của nền đá granite chính xác tiếp tục tăng lên. Các thành phần đá granite tùy chỉnh không còn là tùy chọn nữa-chúng đang trở nên thiết yếu cho-thiết bị thế hệ tiếp theo phải mang lại hiệu suất nanomet và sub{3}}angstrom.
Sự khác biệt giữa thành công và thất bại thường phụ thuộc vào mối quan hệ đối tác mà bạn chọn cho các thành phần đá granit chính xác của mình. Tại UNPARALLELED, chúng tôi kết hợp khả năng sản xuất tiên tiến, kinh nghiệm sâu rộng trong ngành bán dẫn và cam kết về chất lượng khiến chúng tôi trở thành lựa chọn ưu tiên của các nhà sản xuất thiết bị bán dẫn hàng đầu thế giới.
Thiết bị bán dẫn của bạn xứng đáng có nền tảng tốt nhất. Hãy thảo luận về cách các thành phần đá granite có độ chính xác tùy chỉnh của UNPARALLELED có thể giúp bạn đạt được hiệu suất và độ tin cậy mà khách hàng yêu cầu.
Bạn đã sẵn sàng nâng cao độ chính xác của thiết bị bán dẫn chưa? Liên hệ với UNPARALLELED ngay hôm nay để thảo luận về các yêu cầu thành phần đá granit tùy chỉnh của bạn. Đội ngũ kỹ sư và nhà đo lường học của chúng tôi sẵn sàng giúp bạn biến các khái niệm của mình thành hiện thực chính xác.
