Với sự cải tiến liên tục về mức độ tích hợp cho thiết bị siêu chính xác, đế thiết bị không còn là tấm đáy chịu tải đơn giản nữa. Ngày càng có nhiều nhà sản xuất máy hoàn chỉnh chọn đế đá granit có rãnh để thay thế các tấm trơn truyền thống. Bằng cách gia công các cấu trúc rãnh khác nhau như rãnh thẳng, rãnh giảm trọng lượng, rãnh lắp, rãnh phao khí và rãnh chữ T trên nền đá granite, việc tích hợp lắp ráp, giảm trọng lượng, chuyển động phao khí và định vị dụng cụ được thực hiện. Tập đoàn UNPARALLELED phục vụ nhiều khách hàng trong lĩnh vực bán dẫn, kiểm tra quang học, máy công cụ chính xác và thiết bị đo lường. Dựa trên kinh nghiệm phong phú từ các dự án tùy chỉnh, bài viết này phân tích những lợi thế ứng dụng cốt lõi của nền đá granite có rãnh so với các tấm trơn thông thường và đế kim loại có rãnh.
Nhiều thiết kế thiết bị ở giai đoạn đầu sử dụng đế bằng gang có rãnh. Mặc dù gang tạo điều kiện gia công dễ dàng nhưng gang có rãnh dễ bị biến dạng do ứng suất gây ra. Nó bị tích tụ rỉ sét và tích tụ phoi sau thời gian sử dụng lâu dài và khó làm sạch các mảnh vụn bên trong các rãnh. Biến dạng nhiệt được truyền trực tiếp đến trục chuyển động và hạn chế độ chính xác tổng thể của máy. Nếu sử dụng tấm đá granit trơn không có rãnh, các bộ phận chỉ có thể được lắp ráp thông qua giá đỡ bên ngoài và tấm tiếp hợp. Các bộ phận xếp chồng lên nhau làm tăng dung sai hình học tích lũy, nâng cao độ phức tạp của việc lắp ráp tổng thể và chiếm nhiều không gian thiết bị bên trong hơn. Đế đá granite có rãnh tích hợp các giao diện lắp trực tiếp lên nền đá, cắt giảm các bộ phận tiếp hợp trung gian và giảm lỗi tích lũy tại nguồn lắp ráp.
Tích hợp tích hợp được coi là lợi thế chính của nền đá granite có rãnh. Khe chữ T và rãnh lắp định vị có thể được gia công trực tiếp trên bề mặt đế. Kết hợp với các hạt dao có ren bằng thép không gỉ được nhúng sẵn, mô-đun chuyển động, ray dẫn hướng, đầu đọc dạng lưới và bộ cố định dụng cụ có thể được định vị và gắn chặt trực tiếp bên trong các rãnh đế mà không cần thêm tấm lót kim loại. Các rãnh cung cấp chức năng định vị và dẫn hướng để có tính nhất quán cao hơn của các vị trí lắp đặt bộ phận, đơn giản hóa quy trình lắp ráp tổng thể và rút ngắn chu kỳ lắp ráp và vận hành thiết bị. UNPARALLELED kiểm soát khoảng cách rãnh, độ thẳng và độ song song của rãnh trong quá trình gia công, đảm bảo dung sai hình học giữa nhiều bộ rãnh và đảm bảo hiệu suất lắp ráp có thể thay thế được của các bộ phận tiếp theo.
Thiết kế rãnh giảm trọng lượng tạo ra sự cân bằng giữa độ cứng và hiệu suất nhẹ. Các thành phần đá granit kích thước lớn có trọng lượng bản thân nặng. Các tấm cứng sẽ làm tăng áp lực tải lên khung đỡ và tăng chi phí nâng và vận chuyển. Các rãnh giảm trọng lượng rỗng bên trong được bố trí hợp lý sẽ loại bỏ đá ở những vùng không chịu ứng suất trong khi vẫn giữ được các phần chịu tải quan trọng và giảm trọng lượng tổng thể một cách hiệu quả. Tuy nhiên, rãnh làm suy yếu độ cứng mặt cắt cục bộ; rãnh sâu hoặc rộng không được thực hiện một cách mù quáng. UNPARALLELED tiến hành đánh giá cấu trúc ở các giai đoạn đầu, tránh các khu vực chịu ứng suất chính và duy trì đủ độ dày thành rắn để ngăn chặn sự tập trung ứng suất xung quanh các rãnh. Nó cân bằng hiệu quả giảm trọng lượng và độ cứng uốn của đế để đáp ứng yêu cầu về trọng lượng của thiết bị chuyển động tốc độ cao.
Các rãnh phao khí và rãnh chân không áp suất âm đóng vai trò là điểm nổi bật đặc biệt cho các ứng dụng thiết bị chính xác. Bằng cách gia công các khoang phao khí, rãnh vi lỗ và rãnh hấp phụ chân không trên nền đá granit, lớp nền này đóng vai trò trực tiếp như vật mang ổ trục phao khí và loại bỏ các lớp nền ray dẫn hướng bằng thép bổ sung. Đá granite có kết cấu đồng nhất và dày đặc với độ chính xác gia công cao đối với các lỗ sâu, lượng khí thoát ra đều và nguy cơ kẹt giấy thấp. Nó được ứng dụng rộng rãi cho các nền tảng động cơ tuyến tính cấp nanomet và trạm kiểm tra tấm bán dẫn. So với các đế phao khí bằng kim loại, đá granit chống gỉ và không tạo ra ô nhiễm hạt kim loại, khiến nó phù hợp hơn với môi trường phòng sạch bán dẫn.
Ưu điểm về giảm rung và ổn định nhiệt được bảo toàn tốt. Ngay cả khi đã xử lý nhiều rãnh khác nhau, nền vẫn là đá granit đen độ giãn nở thấp với hệ số giãn nở nhiệt Nhỏ hơn hoặc bằng 3e‑6/độ. Biến dạng tổng thể của nó dưới sự dao động của nhiệt độ xưởng thấp hơn nhiều so với gang và hợp kim nhôm. Cấu trúc rãnh tối ưu hóa hơn nữa đặc tính giảm chấn, tiêu tan rung động do khởi động-dừng tốc độ cao của động cơ tuyến tính nhanh hơn và giảm rung động truyền tới khu vực kiểm tra. Đối với đế kim loại có rãnh, rãnh làm giảm độ cứng, khuếch đại độ rung và dễ dàng kích hoạt cộng hưởng.

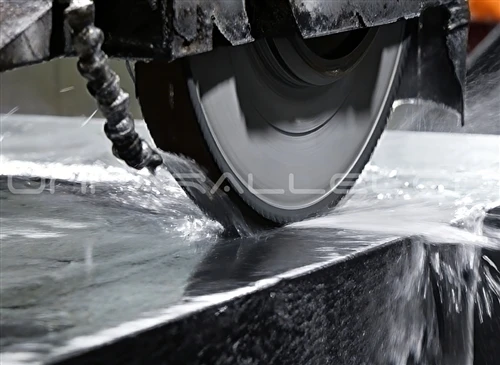

Đương nhiên, việc tạo rãnh trên đá granit có ngưỡng kỹ thuật cao hơn nhiều so với trên kim loại. Đá granit cứng nhưng giòn. Quá trình tạo rãnh không đúng cách dễ dàng dẫn đến sứt mẻ các mép rãnh và các vết nứt vi mô không nhìn thấy được dưới bề mặt xung quanh thành rãnh, gây ra các rủi ro nứt tiềm ẩn cho quá trình sử dụng sau này. UNPARALLELED áp dụng phương pháp phay từng bước để kiểm soát việc loại bỏ phôi trên mỗi lần cắt và áp dụng phương pháp vát cạnh bảo vệ cho tất cả các lỗ rãnh. Tất cả các hoạt động xẻ rãnh và đào hốc đều được hoàn thành trước khi mài mịn. Ứng suất tạo ra khi cắt loại bỏ phôi nặng có thể được giải phóng hoàn toàn thông qua quá trình lão hóa, tránh làm hỏng độ phẳng tham chiếu do tạo rãnh sau khi hoàn thiện. Đối với các kết cấu đặc biệt như khe chữ T, độ dày vai rãnh được đánh giá và thực hiện làm dày cục bộ khi cần thiết để chịu tải trọng buộc tập trung từ các thiết bị cố định.
Việc kiểm tra thành phẩm cũng khác với việc kiểm tra các tấm trơn thông thường. Ngoài độ phẳng, UNPARALLELED còn kiểm tra độ thẳng của rãnh, khoảng cách giữa các rãnh, độ song song và độ phẳng của đáy rãnh theo từng hạng mục. Việc xác minh toàn chiều được hoàn thành bằng các công cụ kiểm tra có thể truy nguyên trong môi trường đo lường nhiệt độ không đổi. Giấy chứng nhận hiệu chuẩn có thể theo dõi của CNAS có sẵn. Toàn bộ quá trình sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn ba hệ thống ISO và quy định CE.
Ghi chú thiết kế áp dụng cho đế đá granite có rãnh; không thể sao chép trực tiếp các bản vẽ tạo rãnh bằng gang. UNPARALLELED thực hiện đánh giá bản vẽ ở giai đoạn đầu của dự án và đưa ra các đề xuất tối ưu hóa về độ sâu rãnh, chiều rộng rãnh, độ dày vai rãnh và chuyển tiếp phi lê để tránh rủi ro thiết kế do đặc tính vật liệu giòn gây ra.
Tóm lại, đế đá granit có rãnh tích hợp các chức năng chịu tải tham chiếu, định vị lắp ráp, giảm trọng lượng, phao khí và áp suất âm. Chúng giảm thiểu các bộ phận của bộ chuyển đổi trung gian trong khi vẫn duy trì độ ổn định nhiệt và hiệu suất giảm rung. Chúng đã được áp dụng rộng rãi trong kiểm tra quang học AOI, thiết bị kiểm tra chất bán dẫn, linh kiện CMM, dụng cụ NC chính xác và nền tảng chuyển động động cơ tuyến tính. Tập đoàn UNPARALLELED tiếp tục cung cấp các gói giải pháp tùy chỉnh hoàn chỉnh cho các đế đá granit có rãnh khác nhau cho các viện đo lường, trường đại học và nhà sản xuất thiết bị cao cấp toàn cầu.
